Допплеровский измеритель скорости кровотока

Страница 9

Различают три положения темпорального окна:

Переднее окно (AW) расположено над проксимальной частью скуловой дуги.

Заднее окно (PW) расположено впереди уха. В некоторых случаях это окно лежит выше остальных.

Среднее окно (MW) расположено между AW и PW. бычно, в случае AW зонд направлен наклонно и слегка кзади. В случае PW зонд расположен кпереди, чтобы ультразвуковой пучок достиг артерий виллизиева круга. При MW датчик располагается так, чтобы ультразвуковой пучок проходил перпендикулярно поверхности кожи.

В некоторых случаях для исследования используют все три, но типичным является использование только одного темпорального окна. Зондирование через PW является лучшим для пациентов старшего возраста. Необходимо исследовать все три области, чтобы выбрать лучшее из возможных окон.

Локация базальных артерий через темпоральное окно представляет значительные трудности для начинающего исследователя. Следует проявить должное терпение, настойчивость и элементы творчества для овладения этим методом диагностики. Так, здесь описаны общепринятые способы локации через темпоральное окно. На практике оказывается, что "акустический ход" ультразвукового луча подвержен индивидуальным особенностям. Поскольку основная цель исследования - получение достоверной информации от искомой артерии, не суть важно, под каким углом и в какой части акустического окна она получена.

Поиск акустического окна

Поиск акустического окна рекомендуется начинать на глубине 55 - 60 мм. На этом уровне можно получить ультразвуковой сигнал от сифона сонной артерии, СМА, ПМА и ЗМА. Во время процедуры поиска следует мысленно представлять приблизительное расположение базальных мозговых артерий и соответственно направлять ось датчика (рис. 1.3). Одновременно с этим датчик медленно перемещают для получения качественного сигнала.

После получения сигнала оптимальной силы и чистоты следует мысленно зафиксировать удачное положение датчика во избежание повторных манипуляций поиска оптимального окна.

Идентификация артерий

Критерии идентификации:

* Глубина и угол зондирования.

* Направление кровотока (к датчику или от него).

* Реакция кровотока на компрессию ОСА.

Компрессию общей сонной артерии следует проводить как можно ниже на шее для исключения раздражающего воздействия на каротидный клубочек (брадикардия, аритмия), а также сдавливания атеросклеротической бляшки (риск развития артерио - артериальной эмболии). Обычная продолжительность компрессии ОСА - 2-3 сек.

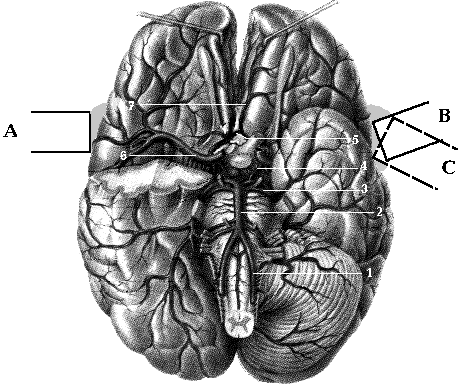

Рис 1.14. Примерное направление оси ультразвукового датчика при исследовании базальных артерий через темпоральное окно. 1- IV сегмент левой ПА, 2- ОА, 3- ЗМА, 4 - ЗСА, 5- ПСА, 6- СМА, 7- ПМА.

Внутренняя сонная артерия

После того, как найдено оптимальное положение датчика, можно приступать к локации терминального отдела ВСА (точно дифференцировать уровни терминального отдела ВСА или ее сифона весьма затруднительно и, по сути, не столь важно).

Идентификацию проводят по следующим критериям:

1. Кровоток (по направлению к датчику) обнаруживается на глубине 65 -75 мм (зависит от размеров черепа). Ориентировочно ось датчика направляется на нижний край противоположной орбиты глаза, поскольку получаемый сигнал формируется приблизительно на уровне виллизиева круга. Скорость кровотока в дистальном сегменте ВСА ниже, чем в СМА и ПМА (локация под тупым углом).

2. Двунаправленный кровоток (в обоих направлениях) наблюдается примерно на той же глубине (при разделении потока крови) в области сифона или бифуркации ВСА (Рис 1.15).

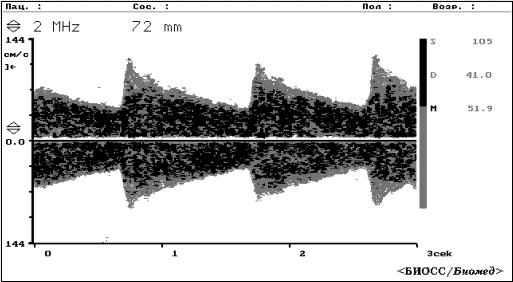

Рис 1.15 Допплерограмма кровотока в сифоне ВСА.

3. Компрессия гомолатеральной ОСА приводит к ослаблению или редукции по-лученного сигнала.

4. Компрессия гомолатеральной ОСА приводит к изменению направления потока крови (инверсии сигнала).

5. Компрессия гомолатеральной ОСА приводит к редукции кровотока и вызывает компенсаторный кровоток из контралатеральной ВСА через ПСА.
