Допплеровский измеритель скорости кровотока

Страница 2

Одним из возможных перспективных применений ультразвука в медицинской диагностике является допплерография, т. е. измерение скорости крови в кровеносном сосуде с помощью эффекта Доплера. Современная аппаратура обработки данных позволяет определить не только среднеквадратическую скорость в сосуде, но и относительные амплитуды сигналов, соответствующие различным скоростям составляющих кровотока. Это достигается посредством вычисления спектра принимаемого доплеровского сигнала в реальном масштабе времени.

Первые сообщения о применении принципа Допплера для измерения скорости кровотока принадлежат Satomura (1960), Franclin е.a.(1961).

В последующие несколько лет ультразвуковые допплеровские приборы были значительно усовершенствованы. Применение детектора направления кровотока (McLeod,1968,Beker e.a.,1969) значительно расширило возможности диагностики.

В 70-х годах был предложен метод "спектрального анализа" допплеровского сигнала, позволивший количественно оценить степень стеноза сонных артерий. В эти же годы параллельно с развитием постоянно волновых допплеровских систем внедряются системы с импульсным излучением. Сочетание последних со спектральным анализом и эхоскопией в "B" - режиме привело к созданию дуплексных систем.

1982 год является точкой отсчета для транскраниальной допплерографии. Первые клинические результаты применения этого метода были опубликованы R.Aaslid именно в этом году. Транскраниальная допплерография, образно говоря, "замкнула последнюю брешь" в диагностике окклюзирующих поражений брахиоцефальных артерий, позволив диагностировать интракраниальные поражения, до этого времени считавшиеся недоступными для ультразвукового исследования.

В основе допплерографии лежит физический эффект Допплера, суть которого состоит в изменении частоты посланных ультразвуковых волн при перемещении среды, от которой они отражаются, или при перемещении источника ультразвука, или при одновременном перемещении среды и источника (Рис 1.1).

В нашем случае ультразвуковые волны отражаются от частиц крови, и это изменение напрямую зависит от скорости кровотока.

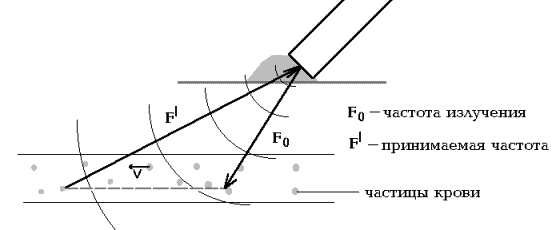

Рис 1.1.

Схема эффекта Допплера.

В современных ультразвуковых допплеровских системах используется один датчик и для излучения, и для улавливания отраженной волновой энергии. Принцип Допплера описывает компонент вектора скорости вдоль линии наблюдения. Этот компонент скорости (или наблюдаемая скорость) равна:

Vo = V x cos a,

где V - абсолютная скорость кровотока, a - угол между вектором скорости кровотока и направлением ультразвукового пучка.

Поскольку наблюдаемая скорость Vo зависит от угла a, то Vo=V ( при a=0 ) и V > Vo во всех остальных случаях, когда 0 < a < 90 (Рис 1.1).

Иначе говоря, скорость, воспринимаемая по принципу Допплера, не тождественна абсолютной скорости кровотока. Равными величины абсолютной и воспринимаемой по принципу Допплера скоростей могут быть только при a=0.

В наиболее общем виде эффект Допплера описывается формулой:

Fd = 2 x Fo x Vo/c , (1)

где Fd - допплеровская частота, Fo- посылаемая частота, c - скорость распространения ультразвуковых волн в среде (в данном случае - крови).

Однако, с учетом зависимости наблюдаемой скорости от угла между датчиком и направлением движения крови, формула < 1 > приобретает окончательный вид:

Fd = 2 x Fo x V x cos a/c

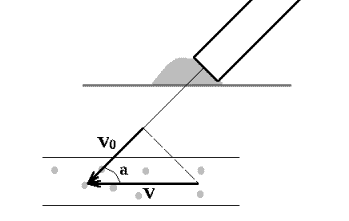

Рис1.2.

Влияние угла a на значение допплеровской скорости.

Болезни, диагностируемые с помощью измерения скорости кровотока и варианты методик обследования.

Скорость кровотока, наряду с давлением крови, является основной физической величиной, характеризующей состояние системы кровообращения. Возможность неинвазивной, объективной и динамической оценки кровотока по сосудам малого калибра остается одной из актуальных задач современной ангиологии и смежных специальностей. От ее решения зависит успех ранней диагностики таких заболеваний, как облитерирующий эндартериит, диабетическая микроангеопатия, синдром и болезнь Рейно. Не менее важным аспектом проблемы эхолокации низкоскоростных потоков крови является мониторинг проходимости микрососудистых анастомозов при реимплантации сегментов конечностей, трансплантации тканевых лоскутов и органов. С помощью высокочастотной (ВЧ) ультразвуковой допплерографии (УЗДГ) открываются перспективы в определении жизнеспособности тканей при критической ишемии, обширных ожогах и обморожениях.
