Допплеровский измеритель скорости кровотока
Страница 16

(7)

Как видно из приведенного выражения, синхронная демодуляция в этом случае сводится к синхронному детектированию посредством набора синхронных демодуляторов с коэффициентами усиления и несущими частотами . Входным избирательным усилителем, нивелирующим пролезание в низкочастотную область спектра выходного сигнала компонент с частотами является сам ультразвуковой датчик, работающий в области своего резонанса.

Таким образом, задача демодуляции входного сигнала сводится к задаче детектирования этого сигнала с помощью простейшего аналогового ключа, управляемого сигналам, имеющим форму меандра, и описываемого (7).

Эта задача наиболее просто решается в цифровом виде при помощи трех D триггеров (рис.1.27).

Рис. 1.27 Блок схема формирователя квадратурного сигнала.

Преимуществом данной схемы по сравнению с аналоговой является отсутствие дискретных компонентов и, как следствие, гораздо меньшие частотные, временные и температурные погрешности сдвига фаз.

Временная диаграмма для данной схемы приведена на рис. 1.28.

Рис. 1.28 Временная диаграмма работы формирователя квадратурного сигнала

Как видно из данной диаграммы, частота опорного сигнала должна быть выше частоты результирующих сигналов в четыре раза. Таким образом, для работы допплеровского прибора в диапазоне 2 МГц частота на выходе опорного генератора должна составлять 8 МГц, для 4 МГц – 16 МГц, и для 8 МГц – 32 МГц.

При построении приборов, работающих на частотах свыше 20 МГц, частота опорного генератора становится выше 80 МГц. При проектировании блоков генератора, формирователя квадратурного сигнала и смесителя, работающих на таких частотах, предъявляются повышенные требования к разводке печатной платы, ее экранировке, которые трудно обеспечить. Поэтому возникает отклонение разности фаз сигналов, подаваемых на квадратурный детектор от , что приводит к проникновению этого отклонения в выходной сигнал, и, как следствие, к искажениям результатов обработки допплеровского сигнала.

Так, если сигнал, подаваемый на детектор прямого канала, имеет вид , а сигнал, подаваемый на детектор квадратурного - , т.е. имеется ошибка сдвига опорного сигнала от величины , то в этом случае выражение для отфильтрованного квадратурного сигнала приобретает вид:

Как нетрудно заметить, полученное выражение легко преобразуется в следующее:

Т.е. квадратурный сигнал в этом случае содержит часть прямого сигнала. Это – случай так называемого "пролезания" или отсутствия разделения каналов. Сдвиг этого сигнала на аналоговым или цифровым способом и проведение над полученным результатом суммарно-разностной операции уже не приведет к полному разделению сигналов прямого и обратного кровотока, и результаты расчетов спектрограммы и индексов будут искажены.

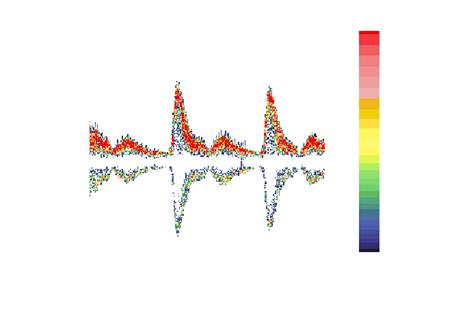

На рис. 1.29 приведена смоделированная спектрограмма для случая . Для примера на рис. 1.30 приведена таже самая спектрограмма для .

Рис. 1.29 Спектрограмма сигнала при наличии отклонения сдвига фаз опорного сигнала квадратурного детектора от величины
