SB ( spectrum broadening ) или индекс спектрального расширения характеризует степень турбулентности кровотока в месте локации.
Этот индекс рассчитывается по формуле:
SB = ( Smax-A ) /Smax ,
где A - скорость максимальной интенсивности потока.
При преобладании низких скоростей кровотока, что характерно для турбулентного потока, индекс SB увеличивается выше нормальных величин.
PI - индекс пульсации, характеризующий циркуляторное сопротивление в бассейне лоцируемой артерии и рассчитываемый по формуле:
PI = ( Smax - Dmax )/M ,
где M - средняя скорость кровотока в точке локации.
Уменьшение максимальной диастолической скорости или средней скорости кровотока приводит к увеличению этого показателя, указывая на повышение циркуляторного сопротивления.
IR ( индекс Пурселло ) - индекс циркуляторного сопротивления.
Рассчитывается по формуле:
IR = ( Smax- Dmax )/Smax.
Увеличение этого индекса также указывает на повышение циркуляторного сопротивления, а его снижение на снижение периферического сопротивления в бассейне лоцируемой артерии.
Обследование больных проводится лежа на спине, так, чтобы голова была слегка повернута в сторону, противоположную лоцируемым артериям. На каждой стороне проводится локация по крайней мере в трех точках: у нижнего края кивательной мышцы (ОСА), у верхнего края щитовидного хряща (проксимальный сегмент ВСА) и у угла нижней челюсти (дистальный сегмент ВСА).
Нормальные показатели
Таблица 2
| Артерия | Smax | Dmax | SB | PI | IR |
| ОСА | 1< .<4 КГц | 0.5< .<1 КГц | < 40 % | < 2.0 | 0.5< .<0.75 |
| ВСА | < 4 КГц | < 1 КГц | < 40 % | < 2.0 | 0.5< .<0.75 |
Вертебральная допплерография
Исследование позвоночных артерий в постоянноволновом допплеровском режиме проводится при использовании аппаратов, не имеющих в комплекте импульсных датчиков (типа VASOFLO-3). При использовании многофункциональных допплеровских приборов (типа БИОМЕД) предпочтительнее работа с датчиком 2 МГц, причем методика исследования одинакова.
Исследуемый находится в положении лежа на спине. Голова откинута несколько назад и повернута в сторону, противоположную обследуемой артерии, так, чтобы общие сонные артерии были легко доступны для пальпации. Датчик устанавливается в область, ограниченную сверху сосцевидным отростком, спереди - грудиноключичнососцевидной мышцей так, чтобы ось ультразвукового пучка была направлена к противоположной орбите глаза. Перемещением дистального конца датчика достигается максимальный сигнал, после чего проводится его идентификация, поскольку в указанной области помимо позвоночной артерии могут лоцироваться ветви наружной сонной артерии.

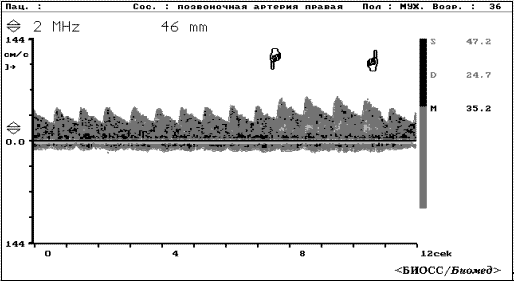

Проводится кратковременная компрессия общей сонной артерии со стороны исследования. При локации ветвей наружной сонной артерии происходит редукция кровотока, а при локации позвоночной артерии сигнал усиливается или не изменяется (Рис 1.11).
Рис 1.11 Допплерограмма ПА.
Истинное направление кровотока в позвоночной артерии при фоновом исследовании определить не представляется возможным, поскольку здесь она совершает петлю, огибая атлант и давая двунаправленный спектр. В восходящем колене этого изгиба кровоток направлен от датчика (совпадение векторов движения крови и ультразвукового пучка), а в нисходящем колене - к датчику (противоположное направление векторов движения крови и ультразвукового пучка). На практике чаще регистрируются обе составляющие суммарного кровотока в ПА (Рис 1.12).
