Допплеровский измеритель скорости кровотока

Страница 47

Благодаря тому, что флоуметры Transonic используют широколучевые преобразователи, полностью пронизывающие весь поток внутри сосуда, каждая часть потока непосредственно влияет на увеличение или уменьшение времени прохождения ультразвуковой волны, так, что разница между прямым и обратным прохождениями прямо пропорциональна объемному расходу жидкости через чувствительное окно датчика. Этот прямой метод, использующий полное ультразвуковое просвечивание потока, аналогичен операции математического интегрирования измерений узким пучком по площади внутреннего поперечного сечения сосуда. Таким образом, время прохождения прямо пропорционально произведению площади поперечного сечения потока и средней скорости жидкости, которое по определению есть объемный расход. Технический прием полного просвечивания потока позволяет проводить измерения объемного расхода независимо от размеров сосуда (т.е. для данного объемного расхода, уменьшение вдвое площади поперечного сечения приводит к удвоению значения скорости, а разница времени прохождения остается постоянной). Независимость измерений от диаметра и профиля сосуда дает возможность применять прибор, например, на пульсирующих артериях и расширяющихся сосудах, на сосудах изменяющейся формы и даже на пучках сосудов.

Выпускается несколько моделей расходомеров:

Интраоперационный измеритель кровотока в сосудах.

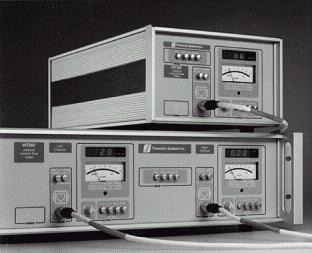

Интраоперационные измерители кровотока в сосудах: одноканальный - HT107 (вверху) и двухканальный HT207 (внизу).

Флоуметр НТ107/207 (выпускаются одноканальные и двухканальные модели.) предназначен для измерения объемного кровотока в сосуде во время операции. Встроенный в прибор микропроцессор определяет значение объемного потока в соответствии с размером датчика и калибровкой, поддерживает точность выборки данных, контролирует прохождение ультразвука, представляет данные на табло прибора и формирует информацию для персонального компьютера. Размер датчика выбирается в соответствии с размерами сосуда, например, датчик Н8 - для измерения кровотоков в сосудах диаметром 6,6 - 8,8 мм. Таким образом, с помощью флоуметров Transonic можно измерять объемный поток в сосудах диаметром от 0,7 до 36 мм.

Предлагаются датчики трех модификаций:

Типа "Handle - M"- с ручкой-держателем из нержавеющей стали для удобного, быстрого охвата сосуда.

Ультразвуковой датчик типа "Handle - M".

Типа "Basic - R или S" - без ручки, легкий, позволяющий фиксировать датчик на сосуде с помощью подвижной пластины. Буква "R" или "S" определяет угол наклона пьезопреобразователей и, соответственно, размер датчика и его абсолютную погрешность. "R" имеют больший размер и лучшие точностные качества, поэтому предпочтительнее для маленьких сосудов (0,7- 2,5 мм).

Ультразвуковой датчик типа "Basic - R"

Типа "Cardiac Output - A" - для измерения сердечного выброса.

Особенно широко флоуметры используются в сердечно-сосудистой хирургии, трансплантологии, нейрохирургии. Позволяют оперативно оценить результат реконструктивной операции.

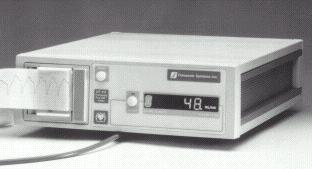

С осени 1997 года Transonic Systems Inc. выпускает новую модель флоуметра - HT311 с встроенным самописцем .
